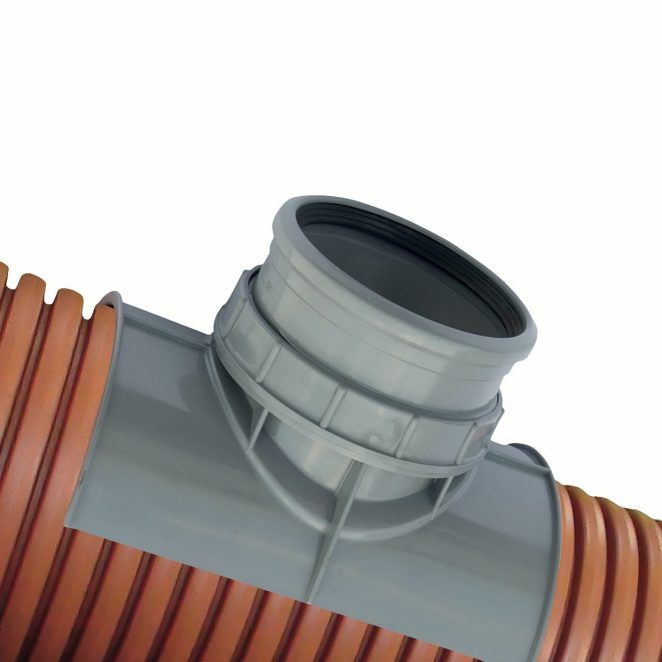

Седла от инжекционно лят поливинилхлорид (PVC) и/или полипропилен (PP) – тип Pragma saddle

Сигурна водоплътна връзка

Механичния фитинг известен като СЕДЛО служи за присъединяване на канализационни отклонения към съществуваща или новоизграждаща се канализационна система. Монтирането им е в горната 1/3 от сечението на положената тръба. Съставен е от две части като при пристягането им с помощта на гумения маншон между тях се постига здрава и водоплътна връзка и се запазва механичната здравина на сечението където е монтирано.

Приложение

присъединяване на канализационни отклонения към съществуваща или новоизграждаща се канализационна система

Предимства на Pragma седлата

Използването на СЕДЛОТО има значително предимство пред фабричните разклонения по отношение на:
Изкопни работи

Разкрива се само участъка където ще се монтира, за разлика от фитинга, за чийто монтаж тръбата трябва да бъде изцяло разкрита.

По отношение на брой манипулации

Присъединяването на СКО е с една манипулация за разлика от разклонителя където има нужда от скъсяване на тръбата, монтиране на разклонителя и ремонтна муфа след него. Всяка една допълнителна дейност по присъединяване води до излишен риск от загуба на водоплътност, както и от загуба на време и средства.

По-удобно е за монтаж върху тръба в експлоатация, по която тече вода в сравнение с монтаж на разклонител.

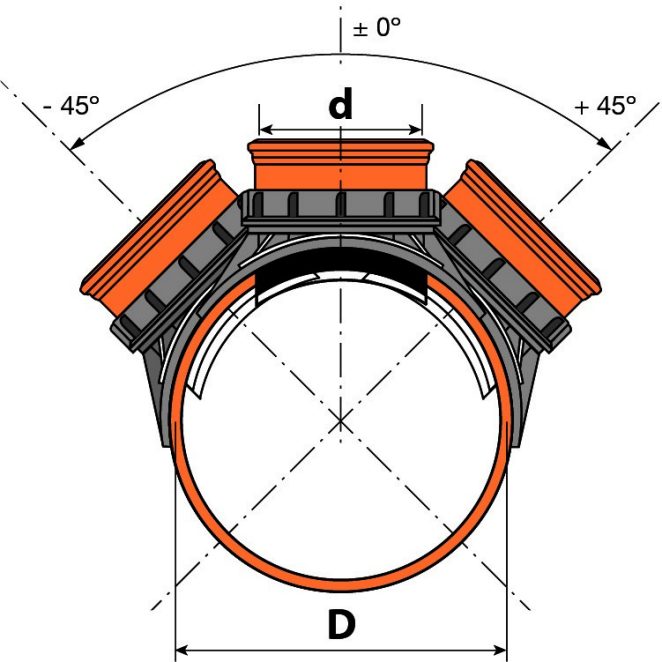

Спецификация

Типове седла

Седла тип NL

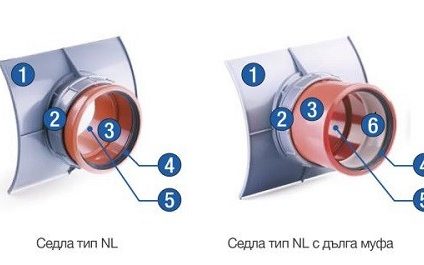

1. Седлова част. Материал – инжекционно лят PP.

2. Гайка. Материал – инжекционно лят PP.

3. Муфа. Материал – инжекционно лят PVC.

4. Гумен уплътнителен пръстен в муфата. Екструдиран заедно с муфата. Неразделна част от муфата. Да не се вади или реже, защото след това не може да се сложи обратно! Материал – стиренбутадиен (SBR).

5. Гумен уплътнителен пръстен в седловата част. Материал – стиренбутадиен (SBR).

6. Опорен пръстен за уплътнителния пръстен. Материал – полиетилен (PE).EN 1401, EN 13746, EN 13598SN8СКО – сградно канализационно отклонениеДиаметър на колекторната тръба, в която става присъединяването на СКО:DN/OD250, DN/OD315, DN/OD400, DN/ID500

Седла тип R

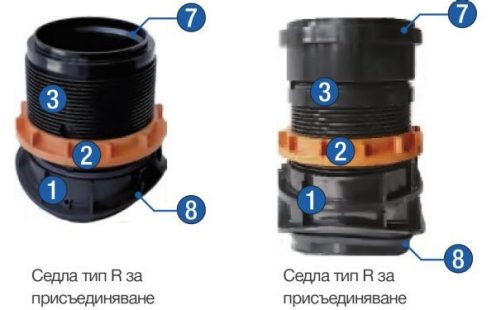

1. Седлова част. Материал – инжекционно лят PVC.
2. Гайка. Материал – инжекционно лят PVC.
3. Муфа. Материал – инжекционно лят PVC.

7. Гумен уплътнителен пръстен в муфата. Материал – етилен пропилен диен мономер (EPDM).
8. Гумен уплътнителен пръстен в седловата част. Материал – етилен пропилен диен мономер (EPDM).
EN 1401, EN 13746, EN 13598
SN8
СКО – сградно канализационно отклонение
Диаметър на колекторната тръба, в която може да се присъедини СКО:
при седла тип R за СКО DN160:
DN/ID600, DN/ID800 и DN/ID1000
при седла тип R за СКО DN200:
DN/OD315, DN/OD400, DN/ID500, DN/ID600, DN/ID800 и DN/ID1000

ИНСТРУКЦИИ ЗА МОНТАЖ НА СЕДЛА СЪС ИЛИ БЕЗ УШИРЕНИЕ ВЪРХУ ГОФРИРАНИ ТРЪБИ PRAGMA

1. Направете отвор със съответната фреза за съответния диаметър на присъединяване. Уверете се, че фрезата е поставена перпендикулярно на повърхността на тръбата, с което се избягва овален отвор, който може да доведе до загуба на водоплътност.

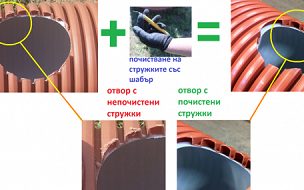

2. Почистете направения вече отвор от стърготини, със шабър, без това да промени диаметъра на отвора.

3. Отвийте докрай пристягащата гайка.

4. Намажете със смазка гумения маншон за лесно монтиране на седлото в отвора.

5. Поставете седлото в отвора.

6. Затягане на гайката с гаечния ключ:6.a) при седла тип NL затягането да продължи докато се появи първата горна резба6.б) при седла тип R затягането да продължи напълно до отказ, осигурявайки плътно притискане на вътрешното разширяващо се уплътнение.

Преди поставянето на седлото в отвора, препоръчваме да запълните вътрешните кухини на изрязаните ребра, отворени в следствие от пробиването на отвора, чрез инжектиране на бързо втвърдяваща се разширяваща пяна, за да се предотврати евентуална загуба на водоплътност, поради напрежение в структурата на тръбата по време на притягането на гайката на седлото и след това!
